液晶顯示：UA  UB  UC  UAB  UBC  UCA  IA  IB  IC  ∑P  ∑Q  COSΦ  f

說明：    UA、UB、UC：三相相電壓一次值；

UAB、UBC、UCA：三相線電壓一次值；

IA、IB、IC：三相測量電流一次值；

∑P、∑Q：有功功率、無功功率一次值；

COS￠、f：功率因素、頻率；

1、主要功能：

1.1保護功能：

01. 過電壓             (跳閘)

02. 低電壓             (跳閘)

03. 頻率過高            (跳閘)

04. 頻率過低            (跳閘)

05. 頻率突變            (跳閘)

06. 逆功率              (跳閘)

07. 外部聯跳            (跳閘)

08.系統失電            (告警/跳閘)

09．有壓自動合閘  (合閘，默認低電壓和裝置上電啟動合閘)

說明：在條件之內，保護功能可以增加，來滿足現場需要。

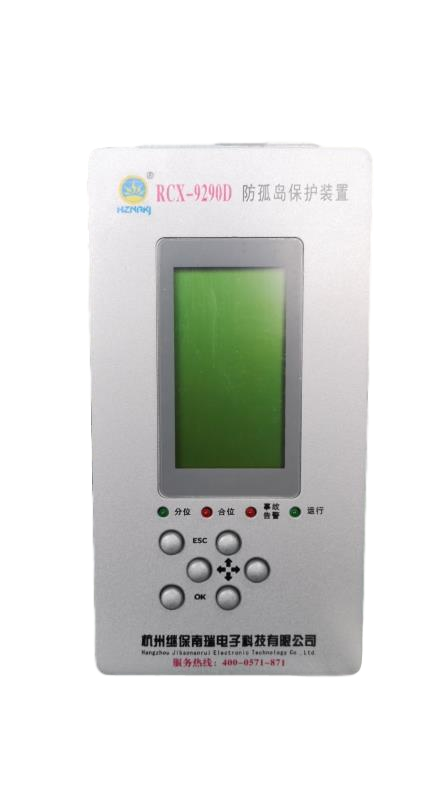

1.2面板指示燈顯示(從上到下)

1.運行（綠燈）

2.故障（紅燈）

3.合位（紅燈）

4.分位（綠燈）

1.3采樣通道（均為二次值）

Ua  A相電壓              Ub  B相電壓

Uc  C相電壓              Uab 線電壓

Ubc 線電壓               Uca 線電壓

Ia  測量A相電流         Ib  測量B相電流

Ic  測量C相電流

1.4輸入輸出

1.4.1 開入

12345678

00000000

上一排的對應下一排：

“1”：C4 合位信號；       “2”：C5  分位信號；

“3”：C6 備用；           “4”：C7  備用；

“5”：C8 備用；           “6”：C9  外部聯跳；

“7”：C19備用；           “8”：C11備用；

1.4.2 開出

123456

000000

上一排的對應下一排：

“1”：1J（B6/B7）  備用；               “2”：2J（B8/B9）  電操復位出口；

“3”：3J（B10/B11）有壓合閘出口；       “4”：4J（B12/B13）保護跳閘；

“5”：5J（B14/B15）事故信號出口；       “6”：6J（B14/B16）告警信號出口；

做開出試驗時，密碼是：2000

1.5裝置通訊

通訊接口：1路485口。

通訊協議：Modus-Rtu協議。

2、功能菜單：

RCX-9290D 保護定值菜單

3、保護動作原理

過電壓:

1.“過電壓”—投；

2. 當采集到的線電壓中最大線電壓≥“過電壓定值”；

3. 三相電流（Ia、Ib、Ic）中有一相電流≥0.2A；或者采到合位信號（C4=1）；

4. 延時時間≥“過電壓延時”；

滿足以上條件，則立即驅動4J（B12/B13）、同時也驅動事故信號5J（B14/B15）。液晶顯示動作名稱，面板事故燈亮。

低電壓:

1.“低電壓”—投；

2. 當采集到的線電壓都<“低電壓定值”；

3. 延時時間≥“低電壓延時”；

4. 系統有壓標志 =1（當系統電壓的所有線電壓都大于等于低電壓返回值（低電壓定值的1.05倍）后，置位有壓標志=1，低電壓動作后清除該標志）；

滿足以上條件，則立即驅動4J（B12/B13）（采集到分位信號或3S后返回）、同時也驅動事故信號5J（B14/B15）。液晶顯示動作名稱，面板事故燈亮。4J返回后手動復歸可以復歸所有信息。

頻率過高：

1.“頻率過高”—投；

2. 采集到的頻率≥“頻率過高定值”；

3. 三相電流（Ia、Ib、Ic）中有一相電流≥0.2A；或者采到合位信號（C4=1）；

4. Ua≥5V。

5. 延時時間≥“頻率過高延時”；

滿足以上條件，則立即驅動4J（B12/B13）、同時也驅動事故信號5J（B14/B15）。液晶顯示動作名稱，面板事故燈亮。

頻率過低：

1.“頻率過低”—投；

2. 采集到的頻率<“頻率過低定值”；

3. 三相電流（Ia、Ib、Ic）中有一相電流≥0.2A；或者采到合位信號（C4=1）；

4.Ua≥5V。

5. 延時時間≥“頻率過低延時”；

滿足以上條件，則立即驅動4J（B12/B13）、同時也驅動事故信號5J（B14/B15）。液晶顯示動作名稱，面板事故燈亮。

逆功率：

1.“逆功率”—投；

2. 二次逆功率值的絕對值≥“逆功率定值”；

3. 三相電流（Ia、Ib、Ic）中有一相電流≥0.2A；或者采到合位信號（C4=1）；

4. 延時時間≥“逆功率延時”；

滿足以上條件，則立即驅動4J（B12/B13）、同時也驅動事故信號5J（B14/B15）。液晶顯示動作名稱，面板事故燈亮。

二次逆功率:

外部聯跳：

1.“外部聯跳”—投;

2. 開入量6有信號(C9=1);

滿足以上條件，則立即驅動4J（B12/B13）、同時也驅動事故信號5J（B14/B15）。液晶顯示動作名稱，面板事故燈亮。

頻率突變：

1.“頻率突變”—投；

2. df/dt ≥“頻率突變定值”；

3. 三相電流（Ia、Ib、Ic）中有一相電流≥0.2A；或者采到合位信號（R1=1）；

4. 延時時間≥“頻率突變延時”；

滿足以上條件，則立即驅動4J（B12/B13）、同時也驅動事故信號5J（B14/B15）。液晶顯示動作名稱，面板事故燈亮。

系統失電

1）系統失電－“告警/跳閘”；；

2）所有線電壓都小于60V；

3）采樣電流Ia、Ib、Ic都<0.2A；

4）系統有壓標志 =1（當系統電壓的所有線電壓都大于等于60V后，置位有壓標志=1，檢測到分位信號清除該標志）；

滿足以上條件，若投“跳閘”保護立即出口4J （B12/B13），同時驅動事故信號繼電器5J（B14/B15）（直到手動復歸，繼電器才返回），面板事故燈亮；若投“告警”保護即驅動告警信號繼電器6J (B14/B16)（直到手動復歸，繼電器才返回），面板告警燈亮。

有壓自動合閘:

1.“有壓自動合閘”—投；

2. “有壓合閘電壓上限”≥所有線電壓（Uab Ubc Uca）≥“有壓合閘電壓下限”；

3．“有壓合閘頻率上限”≥頻率f≥“有壓合閘頻率下限”；

3. .斷路器為分位；

4. 滿足以上條件，且同時滿足一下任一條件：

a.裝置剛上電(上電后20S內有效);

b.低電壓動作引起的跳閘；

c.如果“過壓啟動有壓合閘”投入，判是否是過電壓引起的跳閘

d.如果“過頻啟動有壓合閘”投入，判是否是過頻引起的跳閘

e.如果“低頻啟動有壓合閘”投入，判是否是低頻引起的跳閘

5 延時時間大于等于“有壓合閘延時”；

滿足以上條件，則延時（有壓合閘延時）驅動2J（去電操回路）,2J的保持時間為”復位時間”（可設），2J返回后，再驅動合閘出口3J（B10/B11）,3J出口保持3S后返回。同時也驅動事故信號5J（B14/B15）。液晶顯示動作名稱，面板事故燈亮。

4、裝置功能圖紙

RCX-9290D裝置端子圖說明：
